向家坝灌区工程
是国家172项重大水利工程之一
也是四川省“五横六纵”
引水补水生态水网工程中
重要组成部分
向家坝灌区工程北总干渠
猫儿沱1350米过江底隧洞
是用目前全国水利行业
最大直径9.2米级盾构机
日前已进入设备组装阶段
这也是四川省水利项目
首次使用盾构技术

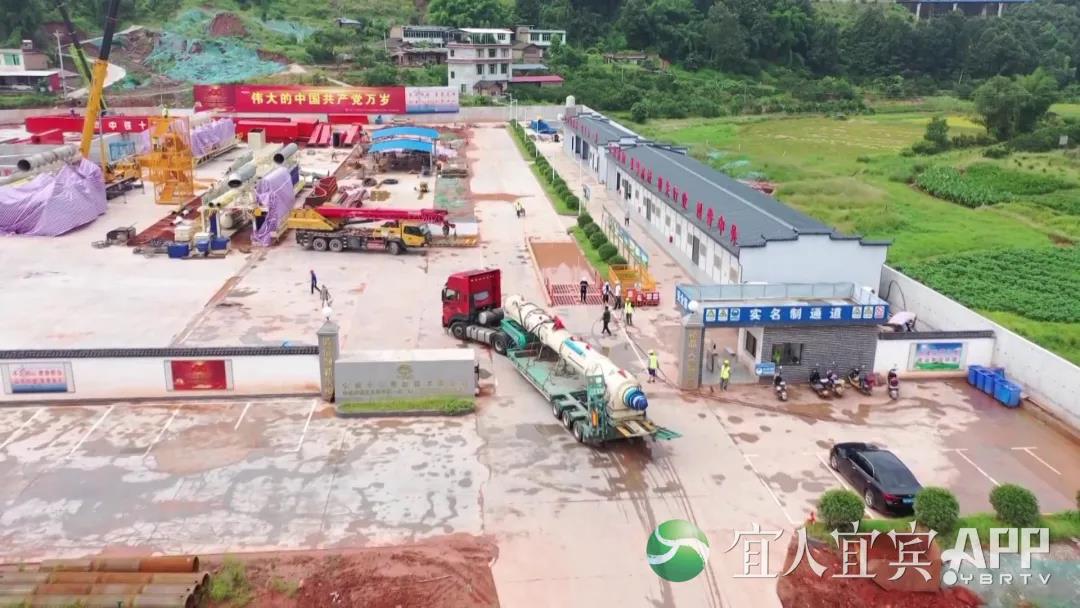

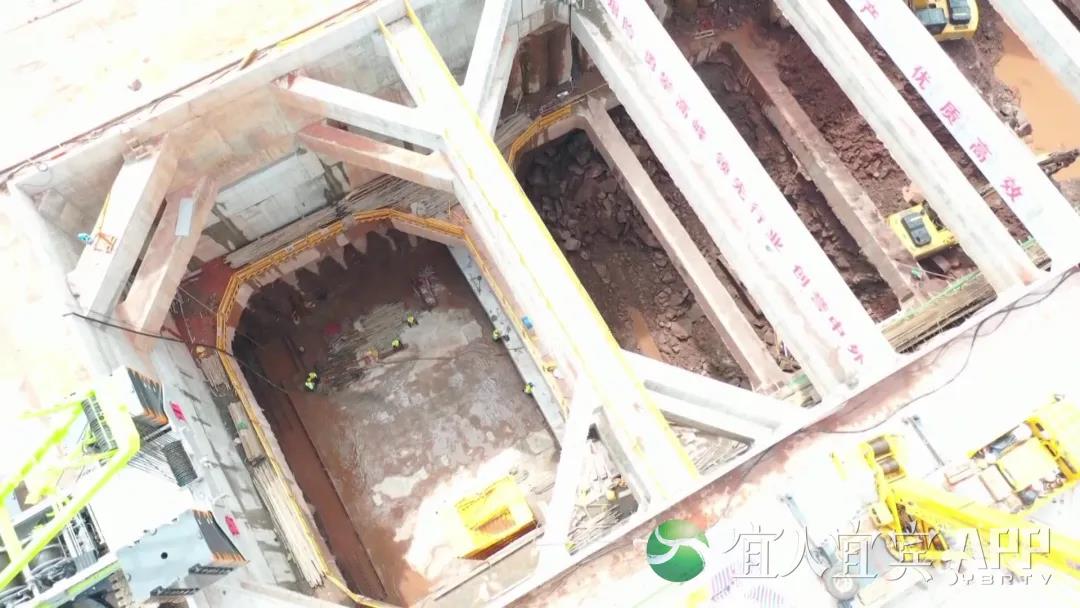

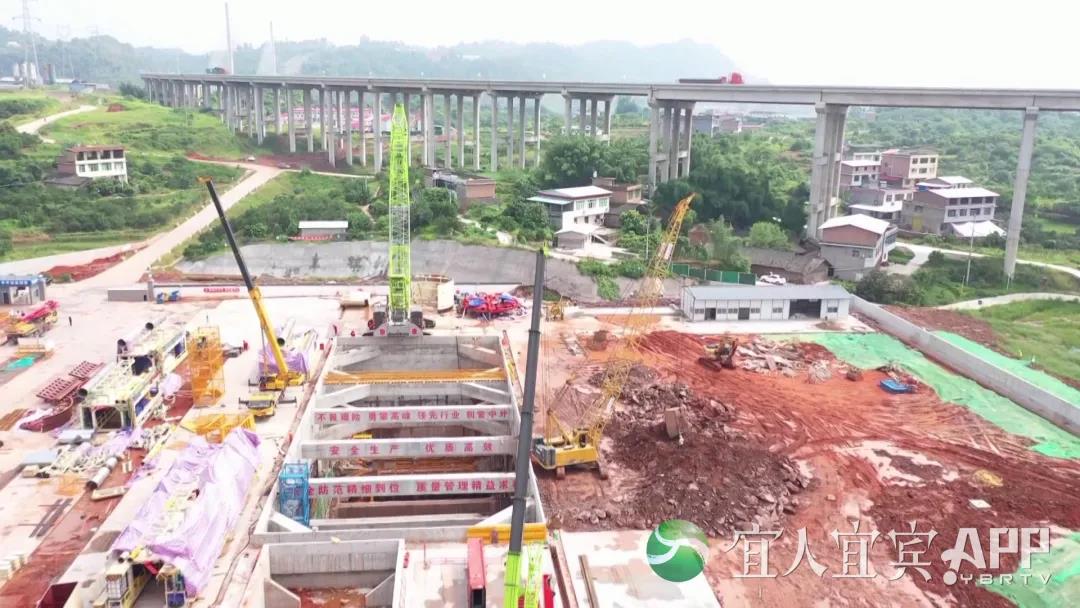

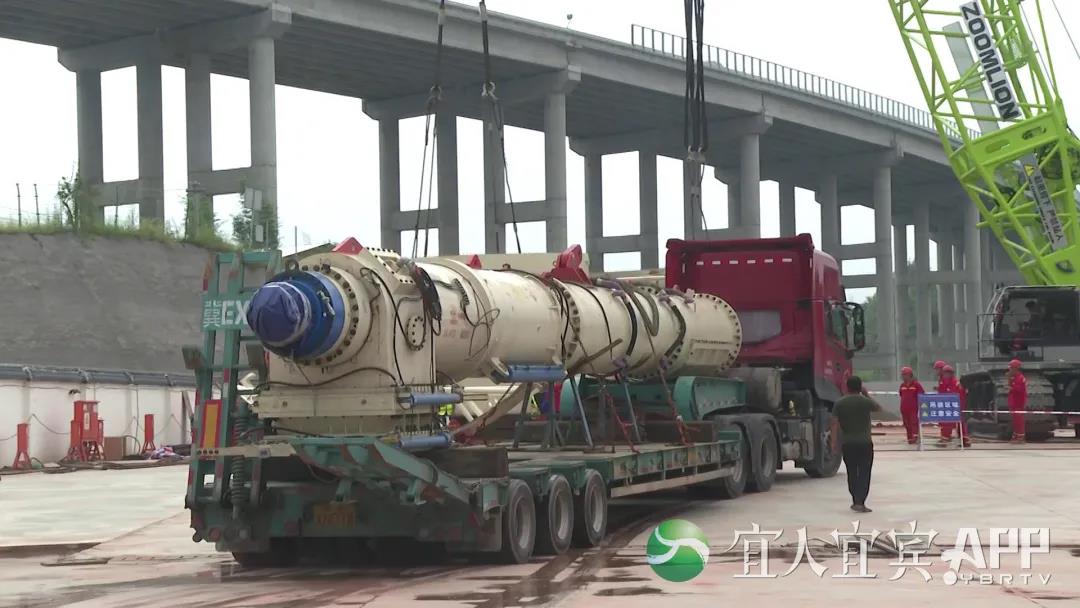

八月中旬以来，装有盾构机组件的一辆辆大型货车陆续驶入向家坝灌区工程北总干渠猫儿沱隧洞始发井工地，并依次等待下井组装。猫儿沱过江隧洞采用的盾构机整机重1300余吨，整机长度135米，开挖直径9.2米。组装调式完成后，盾构机将从始发井掘进，从江底38米处穿越岷江，最后到达接收井。

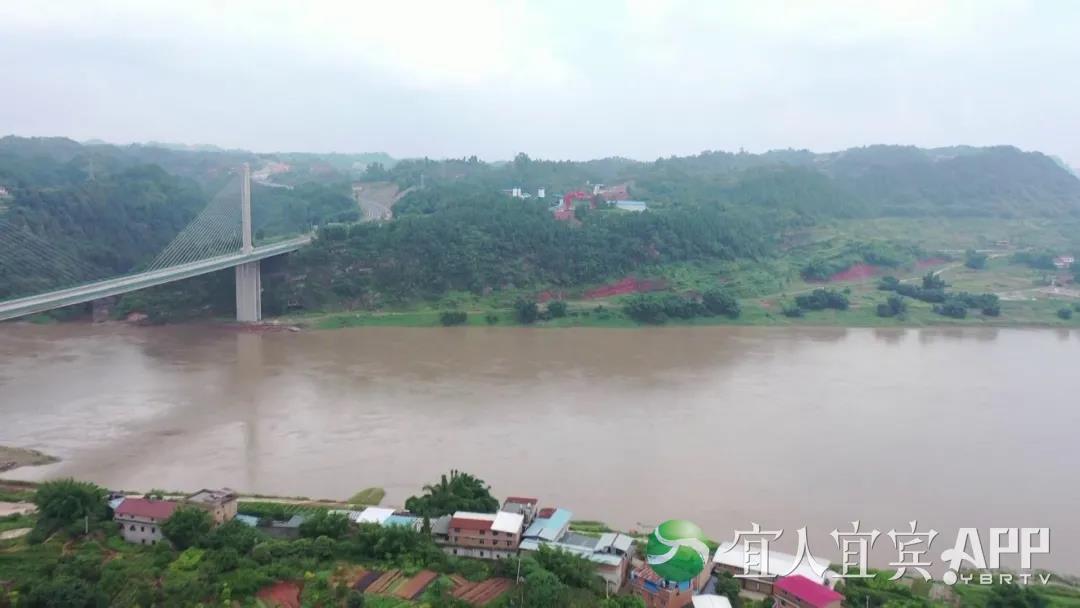

猫儿沱隧洞穿越的岷江段，是长江上游珍稀特有鱼类国家级自然保护区重要水域，施工难度和安全风险都很大。在确保生态环境保护，通航安全等条件下，建设单位经过多方论证，确定采用盾构技术进行施工。这也是四川省水利项目首次使用盾构技术。
向家坝灌区公司工程一部盾构管理负责人卫虎延说：“如果采用爆破，对珍稀鱼类的生存会产生比较大的影响，对河床的影响也比较大，影响通航，而渡槽高度太高、跨度太长，施工难度和安全风险都比较大，盾构技术相对来说，技术比较成熟，不管从噪音 还地面的沉降来说，影响是很小的，在施工过程中，采用盾构也能够保证岷江正常通航。”

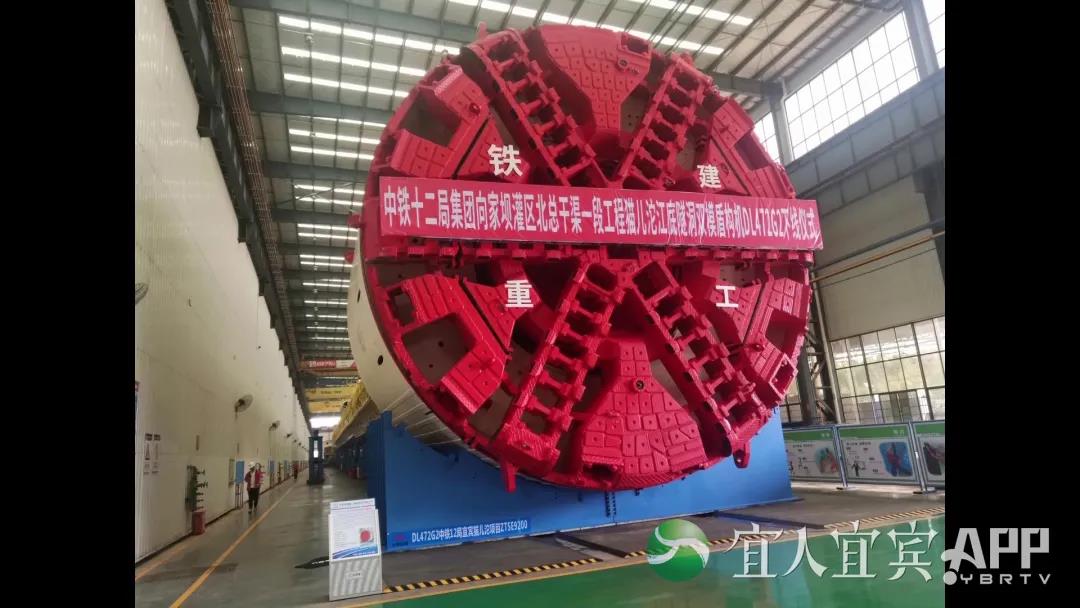

根据设计要求，猫儿沱隧洞开挖直径9.2米，是目前全国水利行业采用的最大直径盾构机。在全长1350米隧洞掘进过程中，下穿400米岷江江底，是整个隧洞施工中最大难点。
中铁十二局向家坝灌区北总干渠一段工程项目副总工程师，刘宇琦说：“我们最大的难点就是我们整个盾构，要下穿到岷江这个400米的这个区域范围内，因为在岷江江底覆土埋深最浅是11米，它要承受的最大水头压力，达到了120米（MPa），所以这个过程中 下穿江底，对这个盾构机的姿态控制，包括掘进参数方面的一些控制，具有很大的挑战。”

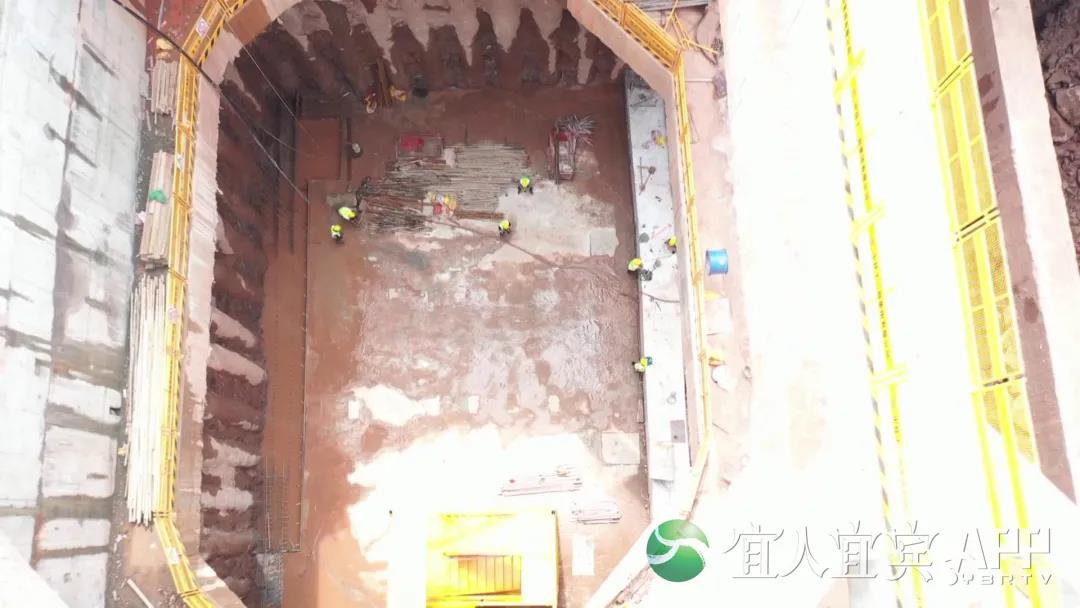

为确保施工安全，施工单位对盾构机做了许多优化，将采用泥水加土压的双模平衡式盾构技术进行掘进。目前，包括前中尾盾体、刀盘、配套的台车等设备已进场，待始发井结构施工完成后，猫儿沱隧洞将开始盾构施工。
中铁十二局向家坝灌区北总干渠一段工程项目副总工程师，刘宇琦：我们计划在8月底，把这些构配件，包括盾体下井组装，然后9月份进行调试，在10月初达到始发掘进的条件。
向家坝灌区工程是向家坝水电站综合开发利用任务确定的配套工程，规划以长江为界，分为北总干渠和南总干渠，工程范围涉及四川省宜宾市、自贡市、内江市、泸州市和云南省水富市22个区县。规划灌面530万亩，同时向宜宾、自贡、内江、隆昌、泸州等城市工业和生活供水。
